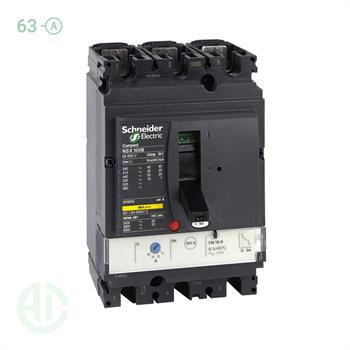

کلید اتوماتیک کامپکت MCCB اشنایدر سری ان اس ایکس 3 پل 63 آمپر NSX C10B3TM063 NSX LV429552

تماس بگیرید

محصولات مشابه

کلید اتوماتیک کامپکت MCCB اشنایدر سری ان اس ایکس 4 پل 125 آمپر NSX C12F6TM125B

کلید اتوماتیک کامپکت MCCB اشنایدر سری ان اس ایکس 4 پل 125 آمپر NSX C12F6TM125B

تماس بگیرید
C10B6TM080   80KA اتوماتیک

C10B6TM080 80KA اتوماتیک

تماس بگیرید
C10B6TM100  100KA اتوماتیک

C10B6TM100 100KA اتوماتیک

تماس بگیرید
C12B6TM125B  125 KA اتوماتیک

C12B6TM125B 125 KA اتوماتیک

تماس بگیرید
C16B6TM160  160A اتوماتیک

C16B6TM160 160A اتوماتیک

تماس بگیرید
C25B6TM200  200KA اتوماتیک

C25B6TM200 200KA اتوماتیک

تماس بگیرید
C10B6TM063  63KA اتوماتیک

C10B6TM063 63KA اتوماتیک

تماس بگیرید
C25B6TM250  250KA اتوماتیک

C25B6TM250 250KA اتوماتیک

تماس بگیرید
کلید اتوماتیک کامپکت MCCB اشنایدر سری ان اس ایکس 3 پل 630 آمپر NSX LV432893

کلید اتوماتیک کامپکت MCCB اشنایدر سری ان اس ایکس 3 پل 630 آمپر NSX LV432893

تماس بگیرید
کلید اتوماتیک کامپکت موتوردار  MCCB اشنایدر سری ان اس 3 پل 800 آمپر NS 33467MM5

کلید اتوماتیک کامپکت موتوردار MCCB اشنایدر سری ان اس 3 پل 800 آمپر NS 33467MM5

تماس بگیرید
کلید اتوماتیک کامپکت موتوردار  MCCB اشنایدر سری ان اس 3 پل 800 آمپر NS 33467MM2

کلید اتوماتیک کامپکت موتوردار MCCB اشنایدر سری ان اس 3 پل 800 آمپر NS 33467MM2

تماس بگیرید
کلید اتوماتیک کامپکت موتوردار  MCCB اشنایدر سری ان اس 3 پل 1600 آمپر NS 33483MM5

کلید اتوماتیک کامپکت موتوردار MCCB اشنایدر سری ان اس 3 پل 1600 آمپر NS 33483MM5

تماس بگیرید
کلید اتوماتیک کامپکت موتوردار  MCCB اشنایدر سری ان اس 3 پل 1250 آمپر NS 33479MM5

کلید اتوماتیک کامپکت موتوردار MCCB اشنایدر سری ان اس 3 پل 1250 آمپر NS 33479MM5

تماس بگیرید
کلید اتوماتیک کامپکت موتوردار  MCCB اشنایدر سری ان اس 3 پل 1000 آمپر NS 33473MM5

کلید اتوماتیک کامپکت موتوردار MCCB اشنایدر سری ان اس 3 پل 1000 آمپر NS 33473MM5

تماس بگیرید
کلید اتوماتیک کامپکت موتوردار  MCCB اشنایدر سری ان اس 3 پل 1250 آمپر NS 33479MM2

کلید اتوماتیک کامپکت موتوردار MCCB اشنایدر سری ان اس 3 پل 1250 آمپر NS 33479MM2

تماس بگیرید
کلید اتوماتیک کامپکت موتوردار  MCCB اشنایدر سری ان اس 3 پل 1600 آمپر NS 33483MM2

کلید اتوماتیک کامپکت موتوردار MCCB اشنایدر سری ان اس 3 پل 1600 آمپر NS 33483MM2

تماس بگیرید
کلید اتوماتیک کامپکت موتوردار  MCCB اشنایدر سری ان اس 3 پل 1000 آمپر NS 33473MM2

کلید اتوماتیک کامپکت موتوردار MCCB اشنایدر سری ان اس 3 پل 1000 آمپر NS 33473MM2

تماس بگیرید
C10B6TM050  50KA اتوماتیک

C10B6TM050 50KA اتوماتیک

تماس بگیرید
C10B6TM040  40KA اتوماتیک

C10B6TM040 40KA اتوماتیک

تماس بگیرید
C10B6TM032  32KA اتوماتیک

C10B6TM032 32KA اتوماتیک

تماس بگیرید

مشخصات کلید اتوماتیک کامپکت C10B3TM063 اشنایدر

کلید اتوماتیک کامپکت C10B3TM063 اشنایدر یکی از تجهیزات حفاظتی است که با توانایی تشخیص جریان های اضافه ی بار یا اتصال های کوتاه، مدارهای الکتریکی را به طور خودکار قطع می کند. این کلید دارای سه پل حفاظتی است و با کد فنی خاص خود، ظرفیت قطع جریان (Icu) برابر با 25 کیلوآمپر در فرکانس 50/60 هرتز و ولتاژ 415 ولت AC را داراست. ولتاژ عملیاتی نامی (Ue) این کلید 690 ولت AC است و از واحد تریپ حرارتی-مغناطیسی (TMD) با رنج 63 آمپر برخوردار است. این واحد تریپ حفاظتی قابل تنظیم برای حرارت زیاد اضافه بار و حفاظت غیر قابل تنظیم در مقابل جریان های مغناطیسی است.
ابعاد این کلید اتوماتیک (MCCB) به ترتیب برابر با 86*161*105 میلی متر است. تولید و عرضه این محصول بر اساس استانداردهای بین المللی مانند IEC 60947، CCC و EAC انجام می شود، که این نکته نشان دهنده‌ی استاندارد بودن و کیفیت بالای این تجهیز در محیط های صنعتی مختلف است.

نکات خرید کلید کامپکت

نکات مهم در خرید کلید کامپکت برای برق صنعتی باید به جزئیات دقت کنید:
ولتاژ و نوع سیستم برق: تطابق نوع ولتاژ کلید با سیستم برق مهم است. باید از مطابقت آن با نوع سیستم برق مورد استفاده اطمینان حاصل کرد.
ظرفیت جریان: بر اساس نیازهای مصرف برق، ظرفیت جریان کلید باید به طور دقیق تعیین شود تا با میزان مصرف برق موجود هماهنگ باشد.
نوع کاربری: نوع کاربری کلید اتوماتیک باید با کاربرد موردنظر همخوانی داشته باشد، به ویژه در مورد ویژگی های محافظتی مهم است.
مقاومت در برابر شرایط محیطی: مهم است که کلید اتوماتیک مورد نظر در برابر شرایط مختلف محیطی مانند رطوبت، گرد و غبار و دما مقاومت داشته باشد.
نوع ترمینال: نوع ترمینال کلید باید با ترمینال های موجود در سیستم برق سازگاری داشته باشد تا به درستی و به طور مطلوبی متصل شود.
برند و کیفیت: انتخاب برند با تجربه و کیفیت برتر می تواند عملکرد بهتر و مقاومت بیشتری را در طولانی مدت ارائه دهد. این امر از اهمیت زیادی برخوردار است.

  • مشخصات فنی
    دامنه ComPacT new generation
    نام محصول ComPacT NSX new generation
    نام کوتاه دستگاه NSX100B
    نوع محصول Circuit breaker
    برنامه کاربردی دستگاه Distribution
    تعداد پل 3 پل (3Poles)
    محافظ پل 3D
    جریان نامی [IN] 63A at 40 °C
    ولتاژ عملیاتی نامی [UE] 690V AC 50/60 Hz
    نوع شبکه AC
    فرکانس شبکه 50/60Hz
    مناسب بودن برای جداسازی Yes conforming to EN/IEC 60947-2
    رده بندی Category A
    ظرفیت قطع اتصال کوتاه [ICU] 40kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2
    25kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-2
    20kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2
    15kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2
    سطح عملکرد B 25 kA 415 V AC
    نام واحد بازنشانی TM-D
    تکنولوژی بازنشانی Thermal-magnetic
    نوع کنترل Toggle
    حالت نصب قطع کننده مدار Fixed
    ولتاژ عایق نامی [UI] 800V AC 50/60 Hz
    ولتاژ مقاومت در برابر ضربه [UIMP] 8kV
    قدرت قطع اتصال کوتاه سرویس دارای رتبه بندی [ICS] 40kA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2
    25kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2
    20kA at 440 V AC 50/60 Hz conforming to IEC 60947-2
    7kA at 500 V AC 50/60 Hz conforming to IEC 60947-2
    مشخصات ظاهری
    ارتفاع 161mm
    عرض 105mm
    عمق 86mm
    وزن خالص 2.05kg
    شرایط محیطی
    دوام مکانیکی 50000cycles
    دوام الکتریکی 50000cycles at 440 V In/2
    30000cycles at 440 V In
    20000cycles at 690 V In/2
    10000cycles at 690 V In
    اتلاف نیرو در هر پل 8.61W
    پشتیبانی نصب Backplate
    نحوه ی قرار گرفتن Horizontal and vertical
    Flat on the back
    اتصال سر بالا Front
    اتصال منفی Front
    اتصال به زمین 35mm
    نوع حفاظت L : for overload protection (thermal)
    I : for short-circuit protection (magnetic)
    رتبه ظرفیت شکست 63A at 40 °C
    نوع تنظیم پیک آپ طولانی مدت [Ir] Adjustable
    محدوده تنظیم حفاظت طولانی مدت [Ir] 0.7-1 x In
    نوع تنظیم تاخیر حفاظت طولانی [tr] Fixed
    نوع تنظیم پیک آپ حافظت لحظه ای [II] Fixed
    محدوده تنظیم حفاظت لحظه ای [II] 500A
    حفاظت در برابر نشت زمین Without
